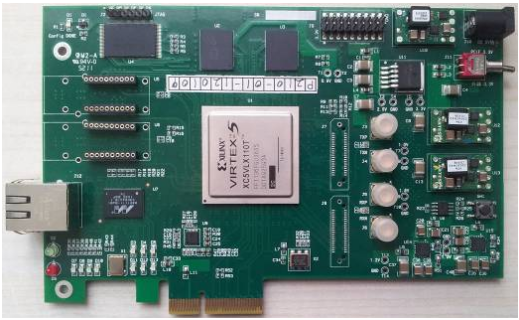

1 功能介绍




Ø 板卡规格：
标准半长4x PCI Express板型。
Ø 采用Xilinx V5 LX 110T FPGA，逻辑及其他资源丰富；
Ø 板载2路光收发模块，SFF封装，兼容多模、单模、点对点、PON结构的光模块；
Ø 板载1路千兆以太网，方便基于千兆网的开发；
Ø 板载两片DDR2 SDRAM芯片，每片的存储容量为256MB，可作为大容量数据的乒乓缓存；
Ø 板载18路中速LVDS接口连接器；
Ø 板载14路GPIO接口；
Ø 板内预留有一路双向SMA连接器，方便进行高速串行通信；
Ø 板卡可以单独供电，也可以插入PCIe插槽内使用；
Ø 等级：工业级；
Ø 功耗：小于8W。

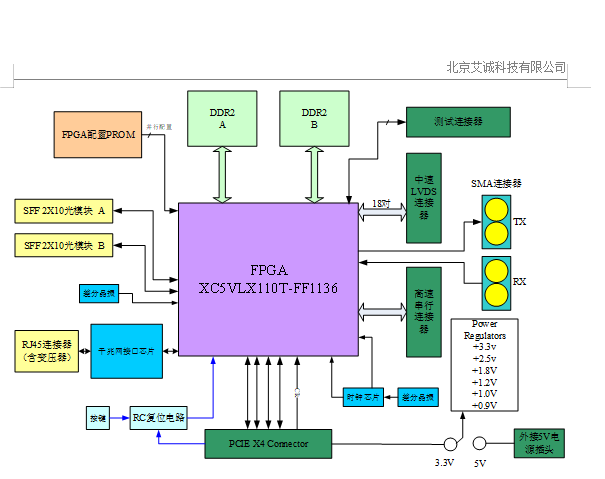

2原理框图

3 板卡输入输出接口

Ø 光收发模块（SFF）：2路，3.125Gbps*2；
Ø 千兆以太网：       1路；
Ø PCI Express接口：   4 lane，PCIe2.0；
Ø GTX接口：         1 路，全双工；
Ø 中速LVDS接口：    18路；
Ø GPIO：    14路。

4 板卡应用

（1） 用作光纤采集卡，通过两路光纤接口采集数据并通过PCIe送上位机；
（2） 用于以太网和光纤之间互相转换需求；
（3） 用于以太网高速通信；
（4） 用于LVDS信号采集等。
